余壓監控系統設計規范

2022 / 11 / 16 4086

分享：

余壓監控系統，主要用于建筑的前室、樓梯間及避難間進行余壓控制的自動化控制裝置。當建筑尤其是高層建筑發生火災時，人員需要通過防火門從防煙樓梯間、避難走道及其前室等安全區域進行逃生。為防止煙霧進入安全區域，建筑通過安裝機械加壓送風系統，使門內外能保持一定的余壓值，從而有效地阻止煙霧向外蔓延，是一種常見的物理防煙方式。在通過防火門時，人員需要將防火門朝疏散的方向開啟，但由于加壓送風的作用力與開啟門的作用力剛好相反，若余壓值過高，則會使防火門內外的壓差過大，從而影響防火門的正常開啟，導致疏散和施救受阻。因此建筑內需要一套專用的系統，可實時、準確的監視和控制疏散通道中兩個不同區域的余壓值，即為消防應急疏散余壓監控系統。

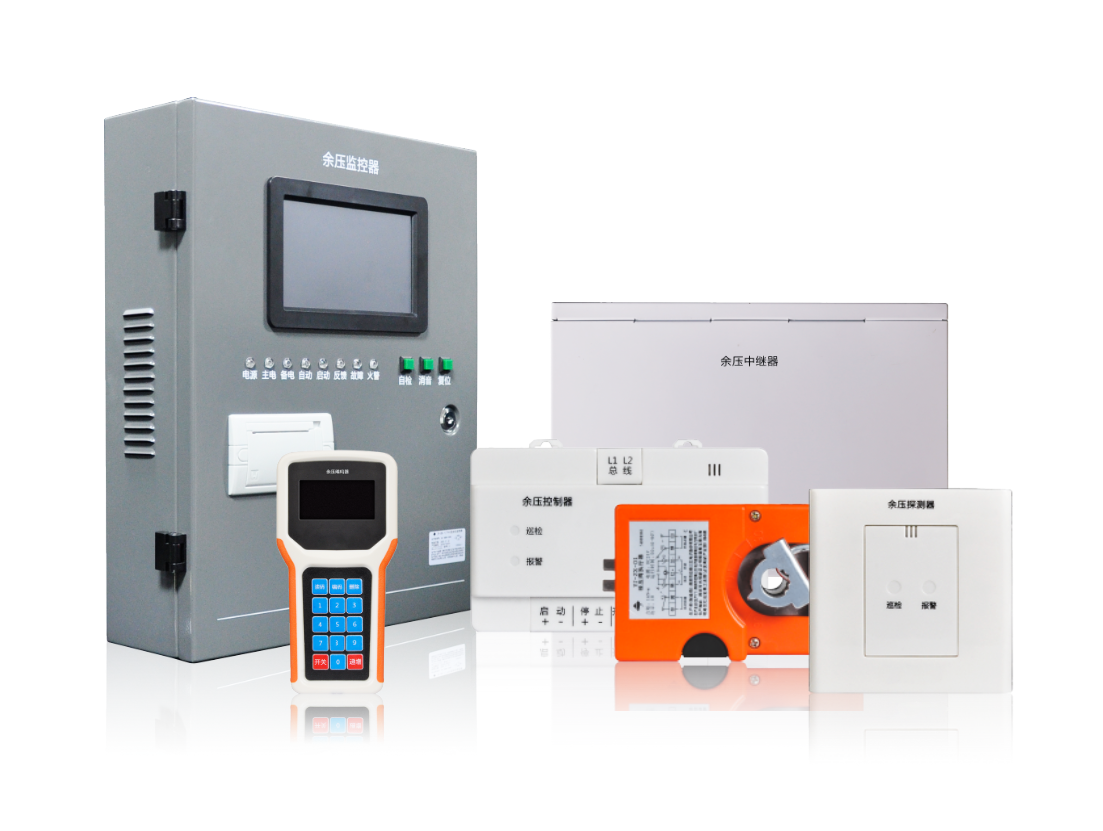

（余壓監控系統產品示意圖）

消防應急疏散余壓監控系統設計依據及規范摘要GB 50016-2014（2018年版）《建筑設計防火規范》

8.5.1建筑的下列場所或部位應設置防煙設施：

1. 防煙樓梯間及其前室；

2. 消防電梯間前室或合用前室；

3. 避難走道的前室、避難層（間）。

GB 51251-2017《建筑防煙排煙系統技術標準》（2018年8月1日起實施）

3.4.4 機械加壓送風量應滿足走廊至前室至樓梯間的壓力呈遞增分布，余壓值應符合下列要求：

1. 前室、封閉避難層（間）與走道之間的壓差應為25 Pa - 30 Pa;

2. 樓梯間與走道之間的壓差應為 40 Pa - 50 Pa;

3. 當系統余壓值超過最大允許壓力差時應采取泄壓措施。


（余壓監控系統圖）

高新投三江電子股份有限公司的余壓監控系統主要由余壓監控器、余壓控制器、余壓探測器及泄壓閥執行器等部分組成，滿足GB 16806-2006《消防聯動控制系統》要求。系統通過設置于不同疏散區域的余壓探測器，對該區域在加壓送風系統啟動后的余壓值進行全天候監測，并利用余壓監控器對信號進行綜合分析，判斷是否聯動調節該區域的機械加壓送風系統，使該區域的余壓值保持在標準范圍內，保證在防排煙裝置聯動的同時，防火門可被正常輕松打開，使疏散救援行動有序開展。
