產品型號：SJ-BLJC-Ⅰ1RE1W/F1021/SJ-BLJC-Ⅱ 1RE1W/F2021
工作電壓：DC27V/DC36V(總線供電）
功耗：≤1W
光源類型：超高亮綠色 LED
應急輸出表面亮度：50～300 cd/㎡
應急時間：≥90 min
外殼材質：不銹鋼+塑料
防護等級：IP30
安裝方式：壁掛式/壁掛式
外形尺寸：345mm×124mm×8mm小型/355mm×124mm×8mm中型
使用環境：溫度：0℃～55℃，相對濕度≤95％（40℃±2℃無凝露）
一、什么是壁掛式右向標志燈
歡迎使用我公司生產的集中電源集中控制型消防應急標志燈具，本產品為壁掛式右向標志燈具。本系列產品可以在消防應急照明與疏散指示系統的控制下，為人員疏散提供疏散方向。
二、應用場景
主要適用于高層建筑、商場、娛樂場所、銀行、醫院、地鐵站、高鐵站、火車站、飛機場等人員密集的場所
三、特點
1.采用無極性二線制總線對燈具供電和控制，節省安裝成本。
2.采用綠光LED或紅光LED為光源，僅有SJ-BLJC-II1OE1W/F2051型（禁止入內）用到紅光LED。
3.采用恒流源給光源供電，使燈具的表面亮度更穩定。
4.本系列產品具有耐高溫耐腐蝕的特性，可以在大多數的環境下正常使用
四、壁掛式右向標志燈具安裝方法
在需要安裝燈具的墻面選擇一組需要安裝標尺的掛孔距離固定螺釘或者其他類似于螺釘能夠掛起燈具的物體，先連接好總線，最后將燈具掛在螺釘上。（安裝孔距：Ⅰ型和Ⅱ型標志燈--200mm；Ⅲ型標志燈--496mm。）
五、壁掛式右向標志燈具調試方法
1.用編碼器給燈具編好地址，接入系統總線，確保同一回路上的地址不重復。
2.檢查產品安裝和信號總線連接是否正確，確保產品已正確安裝，信號總線已正確連接。
3.開啟消防應急照明和疏散指示系統，待控制器主機進入正常工作狀態后，進行自動登錄，確認登錄信息與接入燈具實際情況相符。
六、壁掛式右向標志燈具接線方式

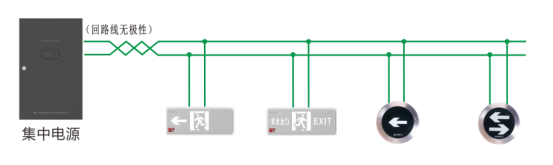

接線示意圖：
七、壁掛式右向標志燈具功能特點
1.通過無極性二線制總線與消防應急集中電源連接，設計與施工簡單方便，安全可靠。
2.獨立編碼，能正確報出燈具故障和運行狀態信息。
3.具備巡檢、常亮、頻閃、滅燈等功能。
4.采用綠色LED為發光光源，功耗極低、壽命長、易更換。
